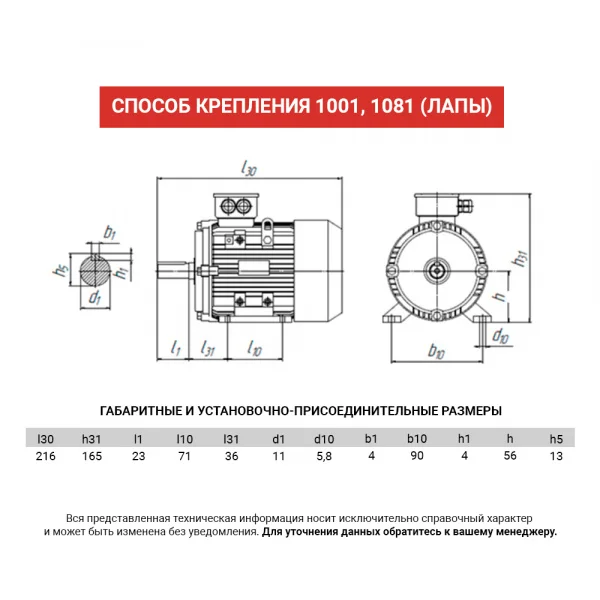

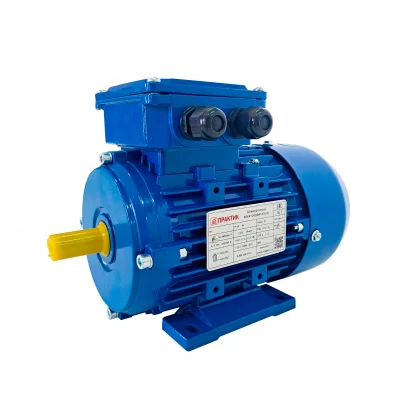

- 1001, 1081 (лапы)

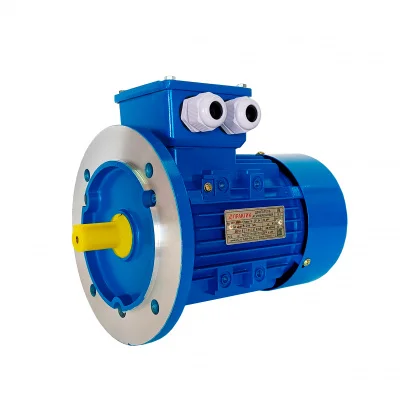

- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
- 1001, 1081 (лапы)
- 2001, 2081 (лапы + фланец)
- 2181 (лапы + малый фланец)
- 3001,3081 (фланец)
- 3681 (малый фланец)
Электродвигатели общепромышленного назначения предназначены для работы в режиме S1 от сети переменного тока 50Гц, напряжением 380V (220, 660V). Стандартная степень защиты – IP54 (IP55), климатическое исполнение и категория размещения – У3 (У2, У1).
Сопоставление привязок мощностей и установочно-присоединительных размеров электродвигателей ГОСТ и CENELEC
| Мощность, кВт | Высота оси вращения и установочный размер станины | |||||||||
| ГОСТ 31606 | CENELEC | |||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 2 | 4 | 6 | 8 | |
| 4 | | | | 132S | | | | | | 160MA |
| 5,5 | | | 132S | 132M | | | | | 132MB | 160MB |
| 7,5 | | 132S | 132M | 160S | | | | 132M | 160M | 160L |
| 11 | 132М | 132М | 160S | 160M | | | 160MA | 160M | 160L | 180L |
| 15 | 160S | 160S | 160M | 180M | | | 160MB | 160L | 180L | 200L |
| 18,5 | 160M | 160M | 180M | 200M | | | 160L | 180M | 200LA | 225S |
| 22 | 180S | 180S | 200M | 200L | | | 180M | 180L | 200LB | 225M |
| 30 | 180M | 180M | 200L | 225M | | | 200LA | 200L | 225M | 250M |
| 37 | 200M | 200M | 225M | 250S | 280S | | 200LB | 225S | 250M | 280S |
| 45 | 200L | 200L | 250S | 250M | 280M | 315S | 225M | 225M | 280S | 280M |
| 55 | 225M | 225M | 250M | 280S | 315S | 315M | 250M | 250M | 280M | 315S |
| 75 | 250S | 250S | 280S | 280M | 315M | 315MB | 280S | 280S | 315S | 315M |
| 90 | 250M | 250M | 280M | 315S | 315MB | | 280M | 280M | 315M | 315LA |
| 110 | 280S | 280S | 315S | 315M | | | 315S | 315S | 315LA | 315LB |
| 132 | 280M | 280M | 315M | 315MB | | | 315M | 315M | 315LB | |
| 160 | 315S | 315S | 315MB | | | | 315LA | 315LA | | |
| 200 | 315M | 315M | | | | | 315LB | 315LB | | |
| 250 | 315MB | | | | | | | | | |
Электродвигатели для привода моноблочных насосов серии АИР… Ж
Электродвигатели для привода моноблочных насосов представляют собой трехфазные асинхронные односкоростные электродвигатели с короткозамкнутым ротором. По условиям эксплуатации в части воздействия механических факторов внешней среды электродвигатели относятся к группе М1 ГОСТ17516.1, выдерживающие вибрацию от внешних источников с ускорением до 5 м/с² с частотой до 35Гц.
Конструкция электродвигателей для моноблочных насосов аналогична конструкции двигателей основного (общепромышленного) исполнения. Свободные концы валов предназначены для посадки рабочих колес насосов.
Технические характеристики электродвигателей для привода моноблочных насосов
| Тип | Рн,кВт | n, об/мин | КПД, % | cos φ | Iн,А | Fa,Н,Fr=0 | Fr,Н,Fa=0 | Mm/Мн | Iп/Iн | Мп/Мн | Масса,кг |
| АИР80МВ2Ж | 2,2 | 2840 | 80,6 | 0,84 | 5 | 725 | 460 | 2,2 | 6,5 | 2,5 | 20 |
| АИР100L2Ж | 5,5 | 2870 | 84,8 | 0,87 | 11 | 1000 | 600 | 2,2 | 7 | 2,5 | 34 |
| АИР112М2Ж | 7,5 | 2880 | 85,4 | 0,87 | 15,2 | 1321 | 777 | 2,2 | 7 | 2,5 | 53 |
| АИР160S2Ж | 15 | 2925 | 88,4 | 0,89 | 30 | 1050 | 1900 | 2,2 | 7,5 | 2,3 | 115 |
| АИР160М2Ж | 18,5 | 2925 | 89,3 | 0,9 | 36,3 | 1080 | 2100 | 2,2 | 7,5 | 2,3 | 127 |
| АИР160М4Ж | 18,5 | 1455 | 89,8 | 0,86 | 37,8 | 1100 | 2200 | 2,3 | 6,8 | 2,2 | 142 |
| АИР180S2Ж | 22 | 2940 | 89,8 | 0,9 | 42,7 | 1300 | 2500 | 2,5 | 7,2 | 2 | 170 |
| АИР180М2Ж | 30 | 2940 | 90,7 | 0,9 | 56,9 | 1400 | 2700 | 2 | 7,5 | 2,3 | 209 |
| АИР200L2Ж | 45 | 2960 | 92,5 | 0,9 | 67,9 | 5200 | 8200 | 2,3 | 7,5 | 2 | 268 |
| АИР200М2Ж | 37 | 2950 | 92 | 0,88 | 82,1 | 5200 | 8200 | 2,3 | 7,5 | 2 | 252 |
